[태블로 기초 STUDY] 태블로 코어 드릴다운 - ② 이중축 (Dual Axis)

이중축의 세 가지 용도

① 이중축의 의미에 충실한 기본 사용법

② 강조 포인트 제공

③ 디자인 효과 또는 컨텍스트 부여













 ① 이중축의 의미에 충실한 기본 사용법





이중축 만드는 방법



1) 두 번째 측정값을 화면 오른쪽으로 점선이 보일 때까지 끌기







2) 두 번째 측정값 우클릭 -> 이중축 선택







이렇게 만들어진 이중축의 특징



두 개의 측정값에 대해 각각의 마크 카드 생성





크기



색상



축 싱크 맞추기 위한

축 동기화



오른쪽 측정값 축 우클릭 -> 축 동기화 선택







그럼 두 축이 완벽하게 싱크 맞음





아까는 비슷하게 보였던 값들이

차이 확 나게 됨





BUT!!





이렇게 축의 차이가 많이 나는 경우 축 동기화하면



이렇게 거의 안 보이게 됨



두 측정값의 분포 범위를 고려한 후

축 동기화 여부 결정해야









Combined Axis Chart 만드는 법

두 번째 측정값을 첫 번째 측정값의 축 위로







Sales와 Profit을 모두 수용할 수 있는 축이 됨

별도의 축이 생기지 X





더 명확히 보기 위해

측정값 이름 필드를 cmd/ctrl 키 누른 채로 복사하여

마크 카드 색상 위로



색상 구분되어 명확해짐





이중 축의 강점

마크 카드 두 개 확보할 수 있다

(커스터마이징 자유도 UP)



각각의 설정 할 수 있다



CAC는 불가능







CAC의 강점

이중축을 쓸 수 있는 기회를 남겨두었다

(조커를 아낌)

















 ② 강조 포인트 제공



특정 포인트 강조하고 싶을 때 이중축 사용 可

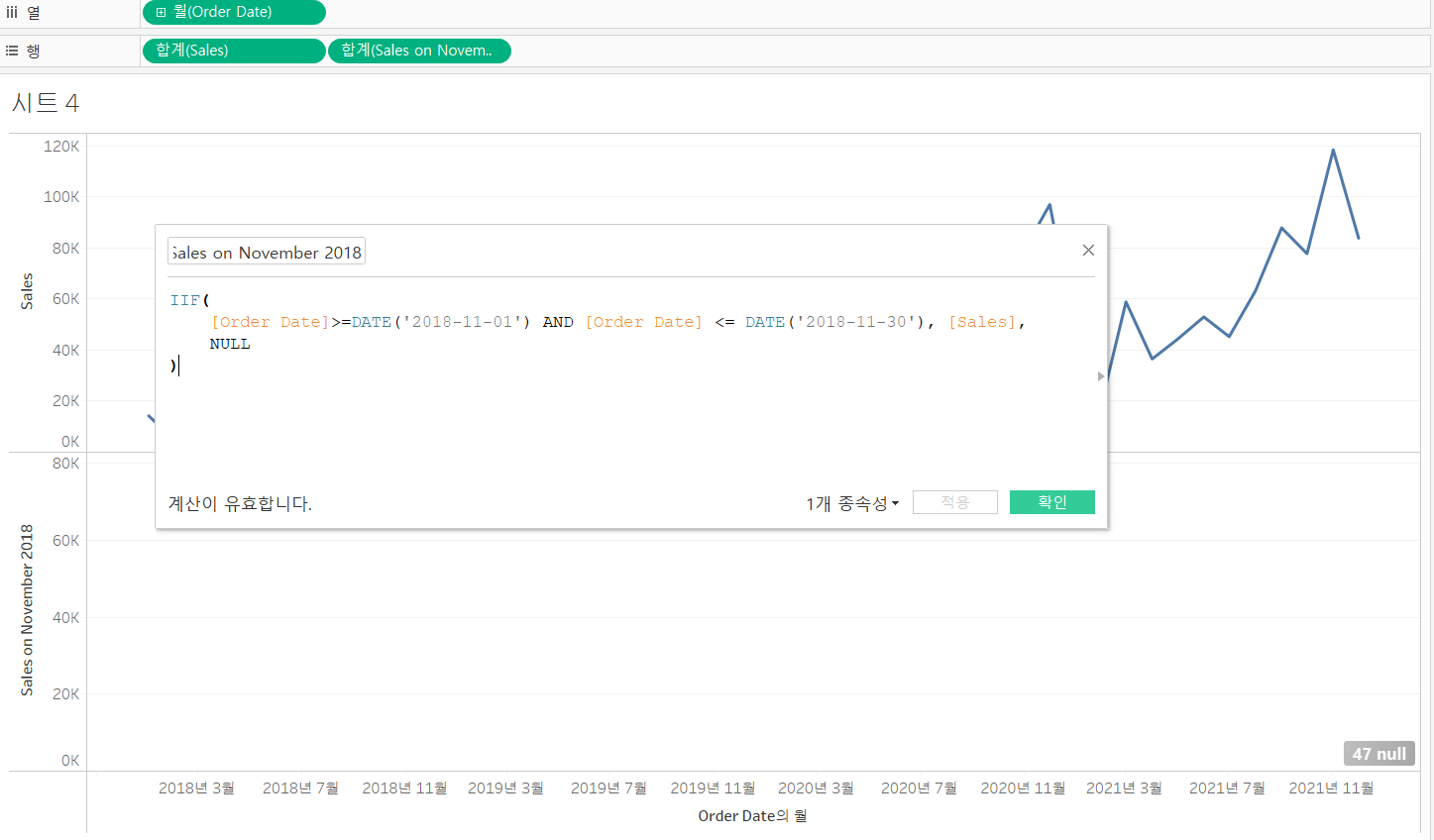

IIF(
    [Order Date]>=DATE('2018-11-01') AND [Order Date] <= DATE('2018-11-30'), [Sales],
    NULL
)



계산된 테이블 제작

딱 한달치 SALES 금액 알고자 하는 것





우클릭 -> 이중축

축 동기화







점이 콕 찍혀있는 걸 확인할 수 있음





마크와 레이블 적절히 활용하여 강조 가능













 ③ 디자인 효과 또는 컨텍스트 부여













IIF(
    [Category] = 'Technology',
    [Sales],
    NULL
)





아래 축에서는 Technology만 확인됨









투명도 조절 등을 통해

특별히 원하는 파트를 강조할 수 있음







---

실습 파일

[태블로 기초 STUDY] 이중축.twbx

1.18MB

---

출처 강의
